- 丸井科技（常州）有限公司
http://www.16nx.com
| 所謂表面鈍化處理 |
| 不銹鋼雖然是一種難易生銹的鋼材，但是并不是其本身具有耐腐蝕性，而是因為其表面形成的一層叫做“鈍化膜”的酸性皮膜所起的作用。在不銹鋼材料成分中的鉻含量達(dá)到12%以上時，就會形成一層肉眼看不見的、與大氣中的氧難以起反應(yīng)的鈍化膜（膜厚1～3nm）。 |
| 鈍化處理 |
| 將不銹鋼材料表面的油分除去后，浸入酸化液(例：硝酸)中，并涂抹，使其表面產(chǎn)生鈍化現(xiàn)象。另外，進(jìn)行過電解拋光的制品再進(jìn)行表面鈍化處理的話，將會對鈍化膜起到強(qiáng)化作用。 |
|
| 施工事例 | ||
 |  |  |
| 現(xiàn)場配管內(nèi)的鈍化處理（循環(huán)式） | 罐內(nèi)的鈍化處理（浸泡式） | 罐內(nèi)的鈍化處理（浸泡，涂抹方式） |
| 所謂的新鈍化處理P-Max |
| P-Max處理，首先溶解清除作為預(yù)處理所進(jìn)行的電解拋光、拋光及機(jī)加工等產(chǎn)生的變質(zhì)層的同時，將其表面改質(zhì)成為鉻和鐵的含量為1.6:1以上的富含鉻的表層。通過電解拋光提高其耐腐蝕性后，將其浸泡在特殊的鈍化液體中，使其表面形成細(xì)致且穩(wěn)定的氧化皮膜，且使此皮膜中摻入高耐腐蝕性金屬化合物。 |
|

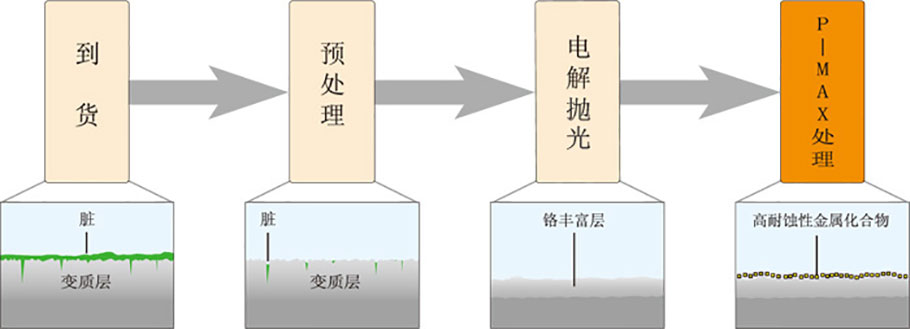

| 操作流程 | ||
|

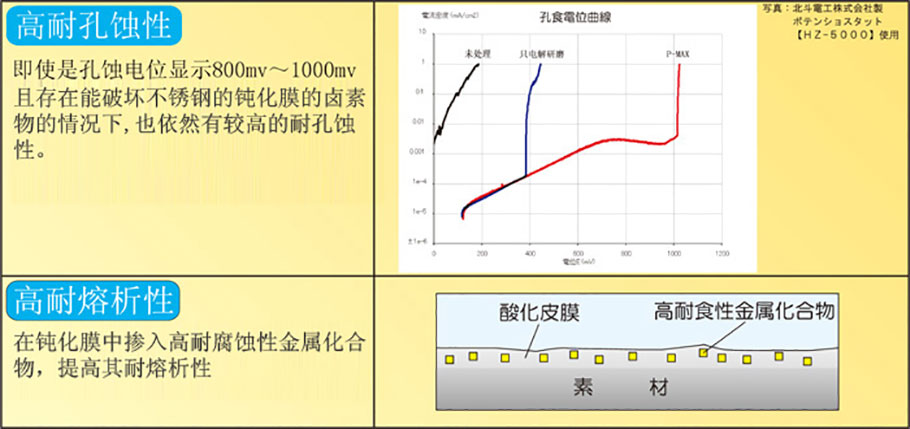

Mobile
